项目业主： 上海博域文化传播有限公司

项目类型： 印刷车间通风降温改造

解决方案： 凯美恒工业冷风机+负压风机+印刷机排风离心通风柜+镀锌通风管道组合系统

项目地址： 上海市闵行区申南路355号（莘庄工业区）

项目时间： 2010年

---

项目背景

上海博域文化传播有限公司成立于2004年4月6日，是一家有限责任公司（港澳台法人独资），法定代表人为宋一晟，注册资本1000万元人民币，注册地址位于上海市闵行区申南路355号厂房1楼。2010年，博域正式落户莘庄工业区，主营业务包括商业活动策划、展览展示、IP原创设计与运营等，凭借先进的印刷和色彩技术，持续推动文创产业创新发展。公司从事广告设计制作、数字广告制作等产品与服务，车间内配备印刷机、切纸机、装订机等印刷生产设备，承担宣传品、画册、包装印刷品等产品的印制任务。

印刷车间属于典型的人员密集与设备持续散热型作业环境，印刷机、切纸机、装订设备长时间连续运转，设备电机、滚筒、烘干装置在运行过程中持续产生热量。多台设备同时作业时，热量在车间内不断累积。

印刷生产过程中，油墨、清洗剂、润版液等材料挥发产生油墨气味和挥发性有机物，在车间空气中混合积聚。车间空间相对有限，自然通风条件不足，油墨气味和热气在车间内长期滞留。夏季高温时段，车间内温度持续偏高，操作工人在印刷机、切纸机旁长时间站立作业，高温和油墨气味叠加，体感闷热不适，作业效率受到影响。

2010年，上海虹贝实业有限公司（凯美恒·CAMHEN）为上海博域文化传播有限公司印刷车间完成通风降温改造，采用工业冷风机+负压风机+印刷机排风离心通风柜+镀锌通风管道组合方案。

工况痛点

（1）印刷设备密集，车间持续积热

印刷车间内印刷机、切纸机、装订机等设备密集排列，设备长时间连续运转。印刷机滚筒、电机和烘干装置持续产生热量，多台设备同时作业时，热量在车间内不断累积，难以自然散去。设备之间的通道空间有限，热量不易散发，操作工位周围温度明显高于车间环境温度。

（2）油墨气味和挥发性气体积聚

印刷过程中油墨、清洗剂、润版液等材料挥发产生油墨气味和挥发性有机物。车间空间相对有限，自然通风条件不足，这些气味在车间内长期滞留，工人长时间处于这种环境中，呼吸道负担加重。传统排风扇换气能力弱，油墨气味无法有效排出。

（3）印刷机局部废气需要就近捕集

印刷机在运转过程中，油墨挥发产生的废气集中在印刷机组上方和出纸区域。如果仅靠车间整体通风，废气在扩散到车间空间后才能被稀释排出，效率低且工人已经暴露在气味中。需要针对印刷机设置局部排风装置，从源头就近捕集油墨废气。

（4）传统通风降温方式效果差

普通工业风扇搅动的是车间内已有的热空气，无法引入新鲜冷风，降温效果有限。传统中央空调在印刷车间中投入大、运行电费高昂，且车间物料进出频繁、冷量流失严重，无法适配车间长时间连续生产的降温需求。

（5）不能影响正常印刷生产

印刷车间订单持续、交付周期紧，印刷生产线需连续运行。任何通风降温改造方案都必须在不影响正常生产的前提下实施。

凯美恒定制方案

针对上海博域文化传播有限公司印刷车间设备密集散热、油墨气味积聚、印刷机局部废气需就近捕集的工况特点，凯美恒定制了工业冷风机+负压风机+印刷机排风离心通风柜+镀锌通风管道组合方案。核心逻辑是：工业冷风机负责岗位送新风降温，负压风机负责车间整体排热排浊，印刷机排风离心通风柜负责就近捕集油墨废气，镀锌通风管道负责废气输送，多种设备协同实现降温与排废气的双重目标。

降温端——工业冷风机岗位送新风

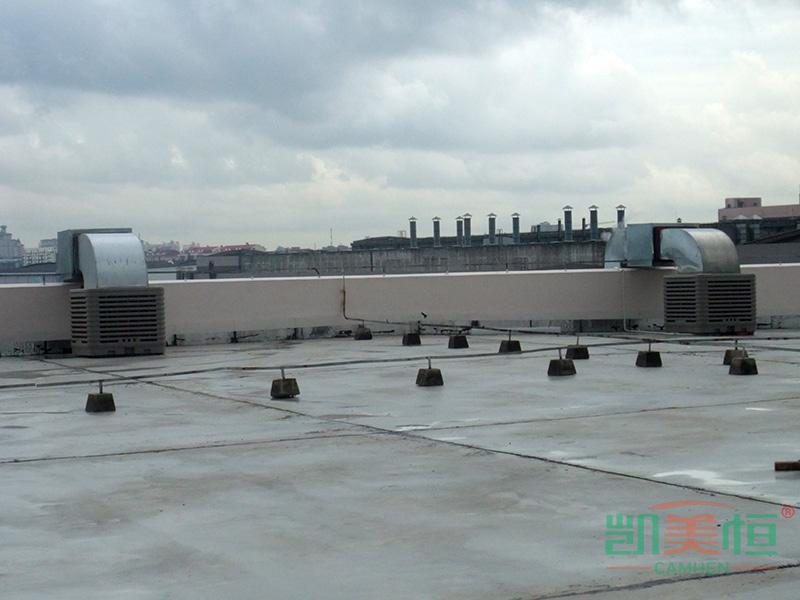

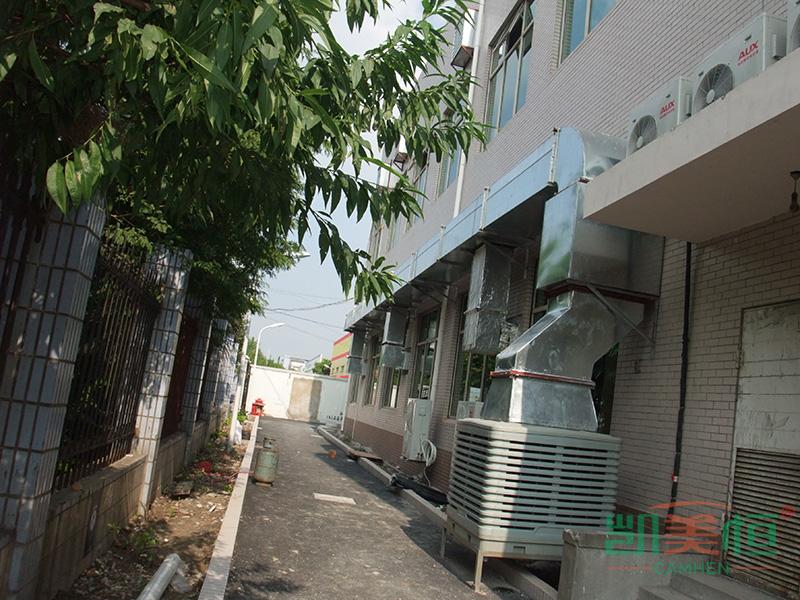

在印刷车间合适位置布置凯美恒工业冷风机。设备采用蒸发冷却技术，利用水蒸发吸热原理降温，无需压缩机与氟利昂。将室外高温空气经过滤降温后送入车间内部，持续向车间补充降温后的洁净空气。冷风机送风方向朝向印刷机操作工位、切纸工位、装订工位等人员作业区域，冷风直达工人身体区域，改善工位体感温度。

整体排风端——负压风机排热排浊

在车间对侧墙体高位安装凯美恒负压风机。设备持续运转在车间内部形成稳定负压区，强制抽出室内蓄积的高温空气和油墨气味，驱动室外新风经由冷风机端持续补偿进入，构建“一侧送冷风、对侧排热风”的完整定向气流通道。负压风机高位安装，利用热空气上浮特性优先排出车间顶部积聚的热空气和油墨气味。

局部排废端——印刷机排风离心通风柜

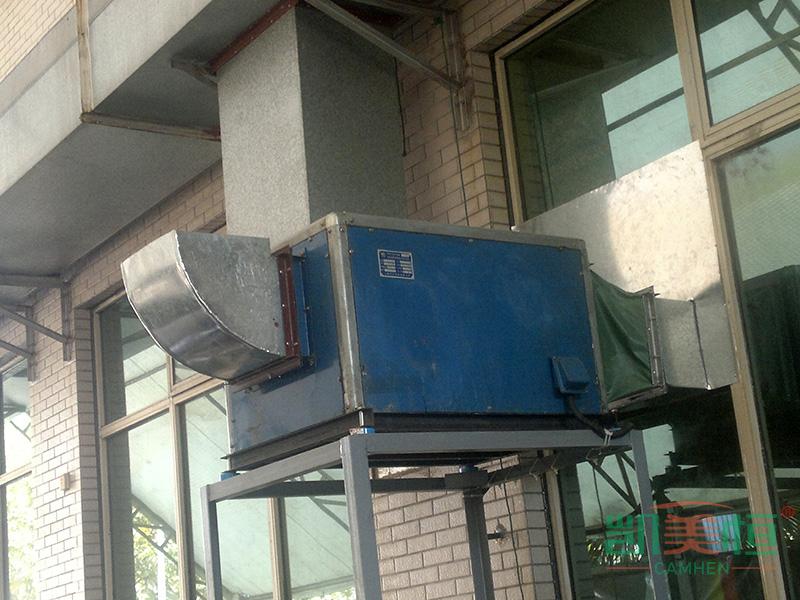

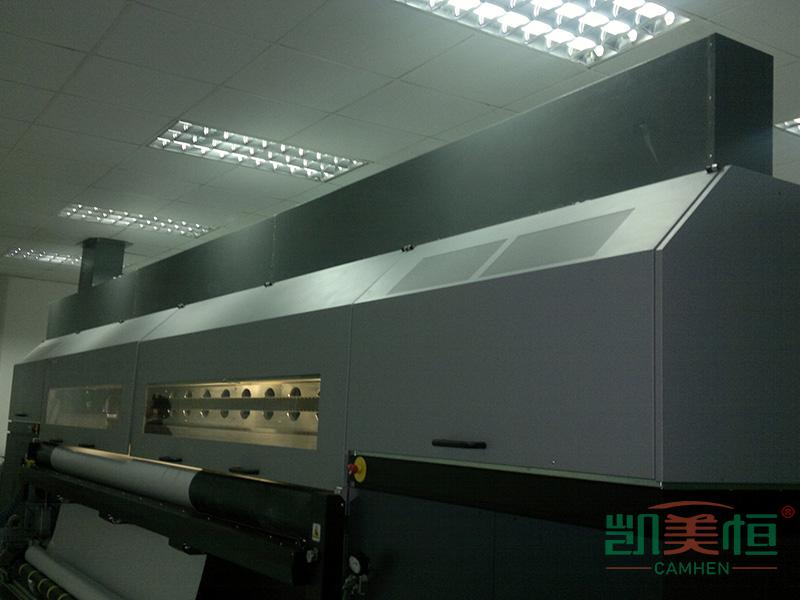

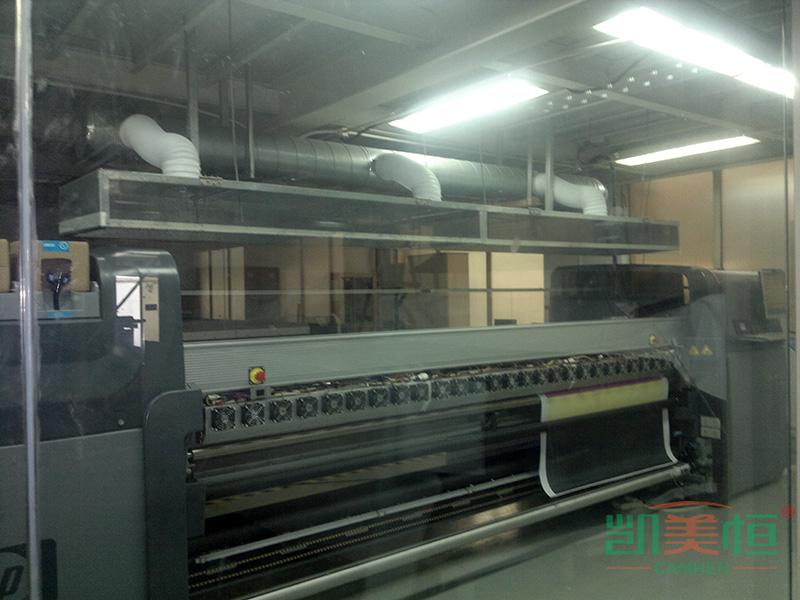

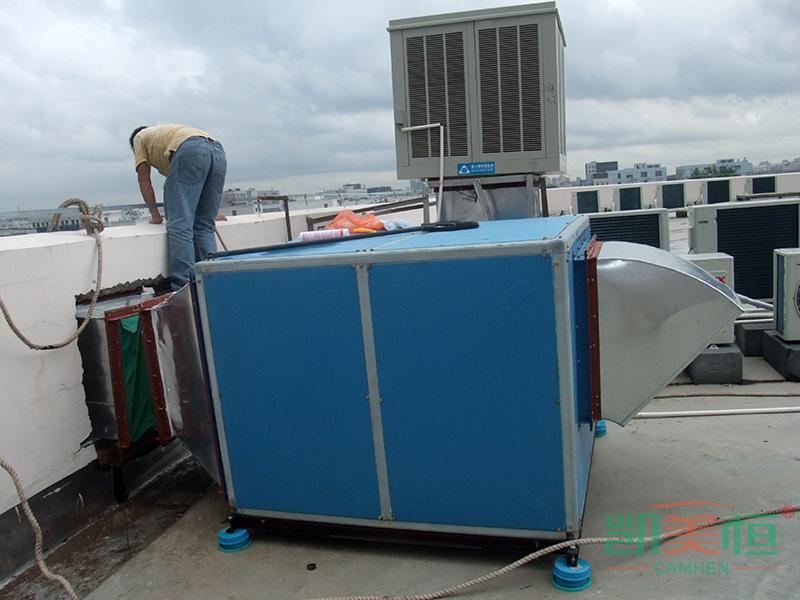

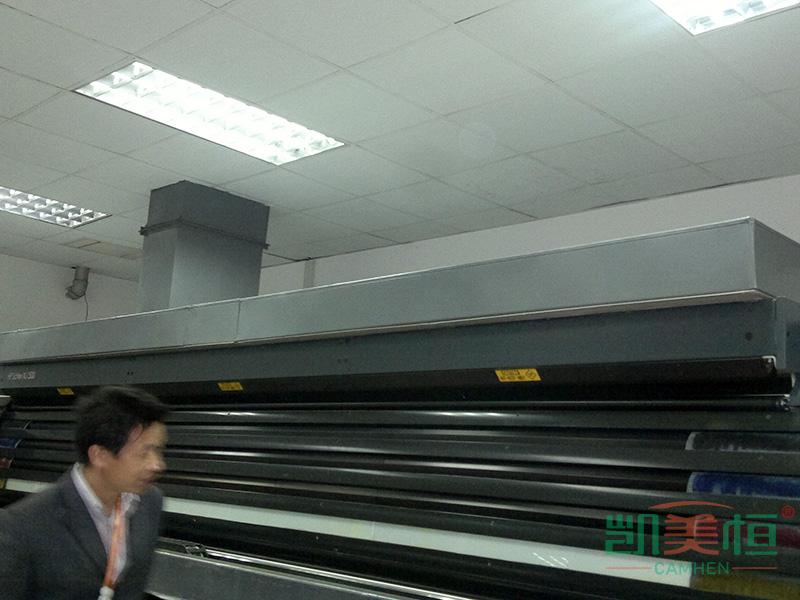

针对印刷机油墨废气集中的特点，在印刷机组上方或侧方安装凯美恒离心通风柜。离心通风柜就近捕集印刷机运转过程中产生的油墨废气和挥发性气体，从源头将废气抽离，避免废气在车间内扩散后再通过整体通风稀释。离心通风柜风压高、抽吸力强，适配印刷机局部排风需求。

输送端——镀锌通风管道

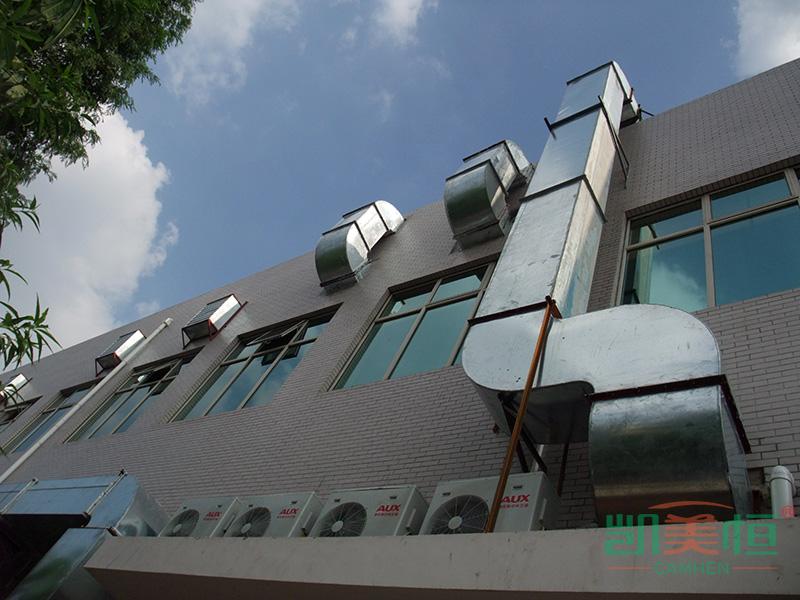

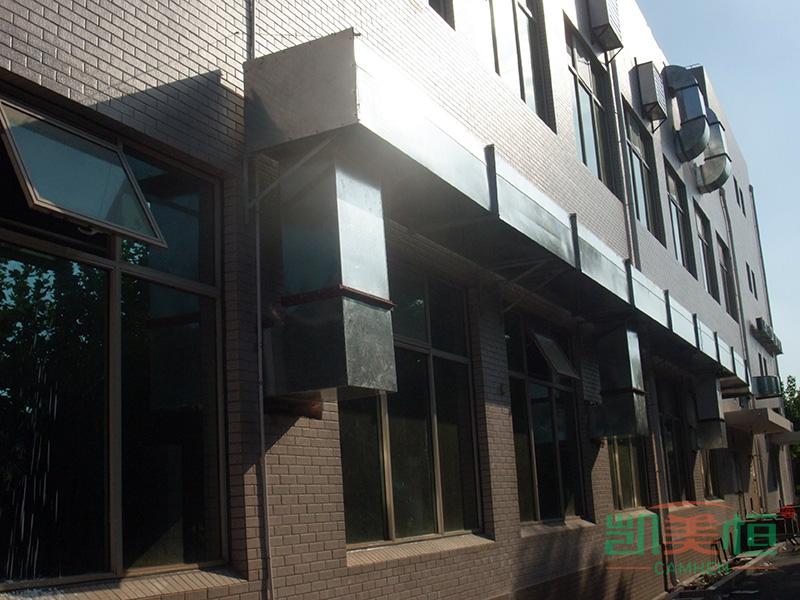

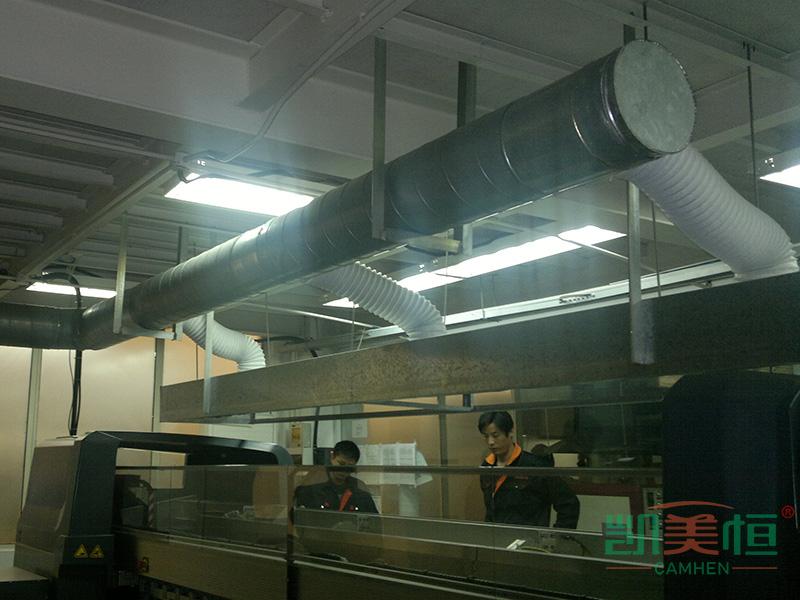

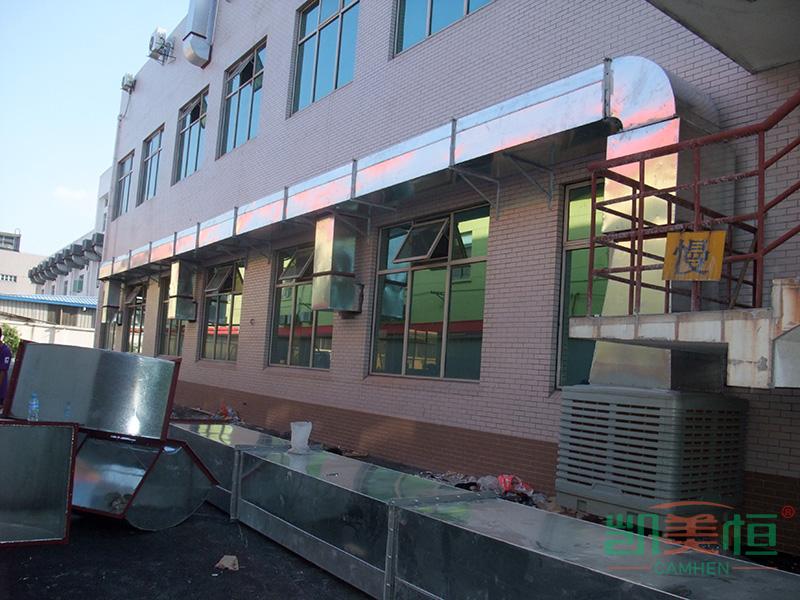

离心通风柜捕集的油墨废气通过镀锌通风管道输送至室外排放。镀锌通风管道结构坚固、密封性好，适合印刷车间油墨废气输送。管道沿车间墙侧或屋面布置，不占用生产操作空间，不影响设备布局和物料流转。

核心设备配置

凯美恒工业冷风机（2010年款）

• 采用蒸发冷却技术，无压缩机、无冷媒

• 将室外高温空气经过滤降温后送入车间

• 送风方向朝向印刷机操作工位、切纸工位、装订工位

• 集通风、换气、降温功能于一体

凯美恒负压风机

• 安装于车间对侧墙体高位

• 在车间内部形成稳定负压区，强制抽出高温空气和油墨气味

• 与冷风机对侧布置，形成贯穿式气流通道

凯美恒印刷机排风离心通风柜

• 安装于印刷机组上方或侧方

• 就近捕集印刷机油墨废气和挥发性气体

• 从源头抽离废气，避免在车间内扩散

• 风压高、抽吸力强，适配印刷机局部排风

镀锌通风管道

• 连接离心通风柜，将油墨废气输送至室外排放

• 镀锌板材结构坚固、密封性好

• 沿车间墙侧或屋面布置，不占用生产操作空间

安装布置

工业冷风机布置于印刷车间合适位置，送风口朝向印刷机操作工位、切纸工位、装订工位等人员作业区域。负压风机安装于车间对侧墙体高位，利用热空气上浮特性将车间顶部积聚的热空气和油墨气味强制排出室外。印刷机排风离心通风柜安装于印刷机组上方或侧方，就近捕集油墨废气。镀锌通风管道连接离心通风柜，沿车间墙侧或屋面布置，将废气输送至室外排放。全部设备安装利用生产间隙分段施工，不影响车间正常印刷生产。

项目成效

（1）车间温度明显下降

工业冷风机岗位送新风系统投入运行后，印刷车间温度较改造前明显下降，印刷机旁、切纸机旁、装订工位工人的体感温度改善，高温闷热感缓解。

（2）油墨气味有效排出

负压风机整体排风与印刷机排风离心通风柜局部排废协同工作，车间内油墨气味和挥发性气体被持续排出，车间空气质量明显改善，工人呼吸道刺激感减少。

（3）印刷机局部废气就近捕集

离心通风柜从印刷机组上方就近捕集油墨废气，从源头将废气抽离，避免废气在车间内扩散后再通过整体通风稀释，排废效率更高。

（4）送风覆盖均匀

冷风机岗位送风方式覆盖印刷机操作工位、切纸工位、装订工位等主要作业区域，各工位送风均匀，工人作业区域持续有新鲜冷风。

（5）零停产施工

模块化安装、分段施工，不影响车间正常印刷生产进度，订单按时交付。

（6）能耗成本可控

相较传统压缩式空调方案，蒸发式冷风机无需压缩机，耗电量低，长期运行电费支出可控。

客户价值

印刷车间的高温问题，叠加了印刷设备密集发热、油墨气味和挥发性气体积聚、印刷机局部废气需就近捕集、不能停产改造等多重约束。传统空调方案在这里投入大、效果差，普通风扇又无法真正降温。凯美恒“工业冷风机+负压风机+印刷机排风离心通风柜+镀锌通风管道”组合方案，以冷风机岗位送新风降温、负压风机整体排热排浊、离心通风柜就近捕集油墨废气、镀锌管道输送废气的系统化设计，实现了对印刷车间高温闷热、油墨气味等核心痛点的有效治理。

2010年，博域正式落户莘庄工业区，同年凯美恒为博域完成印刷车间通风降温改造。这份始于企业落户之初的合作验证了凯美恒冷风机与通风排废组合方案在印刷车间的适用性和可靠性。此后凯美恒先后服务虎跃包装等印刷包装企业，积累了丰富的印刷车间通风降温工程经验。如您的印刷、包装、标签印刷等车间正面临设备高温、油墨气味、环境闷热等难题，欢迎联系上海虹贝实业有限公司（凯美恒·CAMHEN），获取专业现场勘测与定制化通风降温方案。

---
